Delem Da66t 125 3+1 4+1 6+1 8+1 Cnc בלם לחץ הידראולי לכיפוף לוחות מתכת

מידע על המוצר

מכונה זו היא מכונת כיפוף CNC חדשה שהושקה על ידי RAYMAX בשנת 2020, והיא מתאימה ליצרנים עם דרישות דיוק גבוהות וביצועי עלות. המכונה היא הדגם הפופולרי ביותר שלנו בנפח וסוס עבודה אמיתי, אשר בנוי מחלקים באיכות גבוהה ומציע אמינות רצינית. טכנולוגיית סינכרון Y1 ו-Y2 מבטיחה מהירויות גישה, כיפוף והחזרה גבוהות. ניתן להתאים את יכולת אורך הכיפוף וטווח הלחץ כדי לעמוד בדרישות ייצור שונות.

עיצוב מדעי

1, תנועה סינכרונית של צירי Y1 ו-Y2 כל אחד נשלט על ידי צילינדר עצמאי

2, אפשרות להוסיף אפשרויות ושדרוגים על התצורה, בשלב מאוחר יותר

ידידותי לסביבה

רעש נמוך בזמן המתנה וירידה מהירה (פחות מ-25 דציבלים), לחיצה וחזרה, שכן הלחץ במערכת ההידראולית הוא בקרת הלולאה הסגורה של מנוע הסרוו הראשי. צריכת אנרגיה נמוכה מהמכונה הכללית ב-60% על ידי שימוש במנוע סרוו.

ביצועים יציבים ועמידים של גוף המכונה

1, מסגרת המכונה משולבת ריתוך.

2, מסגרת המכונה שנוצרה על ידי מרכז העיבוד התלת מימדי CNC בתהליך אחד, המבטיח את ההקבלה והאנכיות של כל משטח הרכבה.

3, למינציה של מתח פנימי על ידי מזג.

4 ， פיצוץ להסרת חלודה וטיפול נגד חלודה.

1. מערכת בקרה: DA52s (אופציונלי Cybelec CT8 משוויץ)

תכנות מהיר, עמוד אחד

• ניווט מקשי קיצור

•7 אינץ' VGA TFT צבעוני

•עד 4 צירים (Y1, Y2 ו-2 צירי עזר)

•בקרת הכתרה

•ספריית כלים/חומר/מוצרים

• USB, ממשק היקפי

• פונקציות בקרת המכונה הבסיסיות הן Y1 Y2 XR -ציר.

•אלגוריתמי בקרה מתקדמים של ציר Y עבור שסתומי לולאה סגורה כמו גם שסתומי לולאה פתוחה

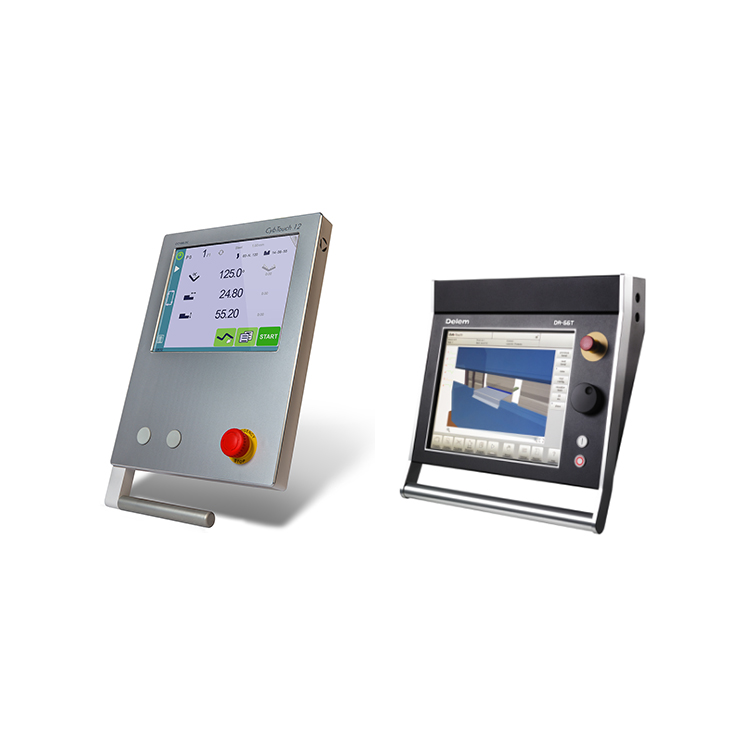

מערכת בקרה אופציונלית:

(DA66T DA69T / Cybelec CT8 CT12 משוויץ)

ציר אופציונלי (3 1/4 1/6 1/8 1)

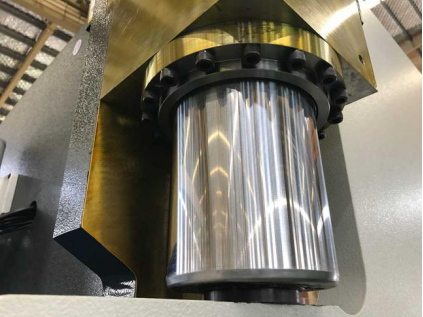

2. צילינדר
כמותג פרימיום סיני, יש לו חיי שירות של יותר מ-10 שנים

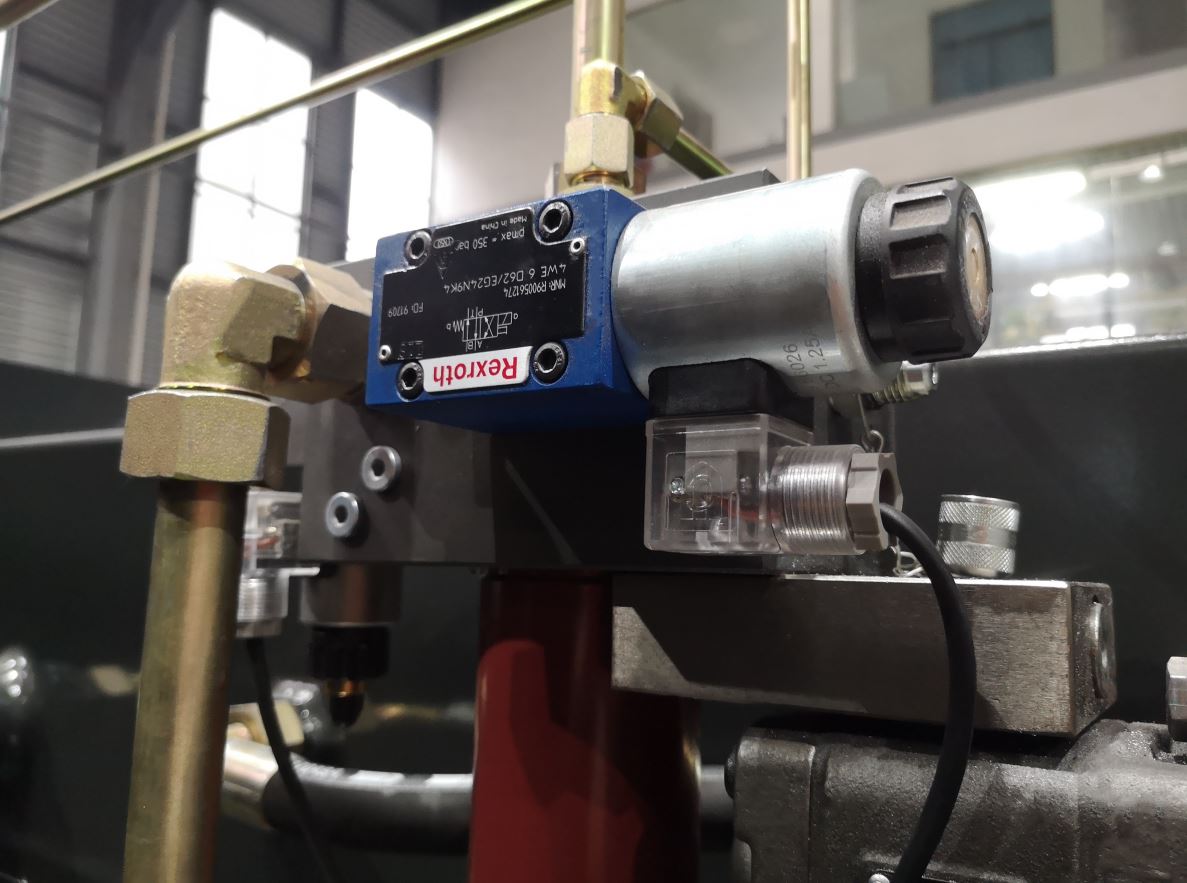

3. שסתום פרופורציונלי
שסתום פרופורציונלי מווסת במדויק את תנועות Y1 Y2 aixs

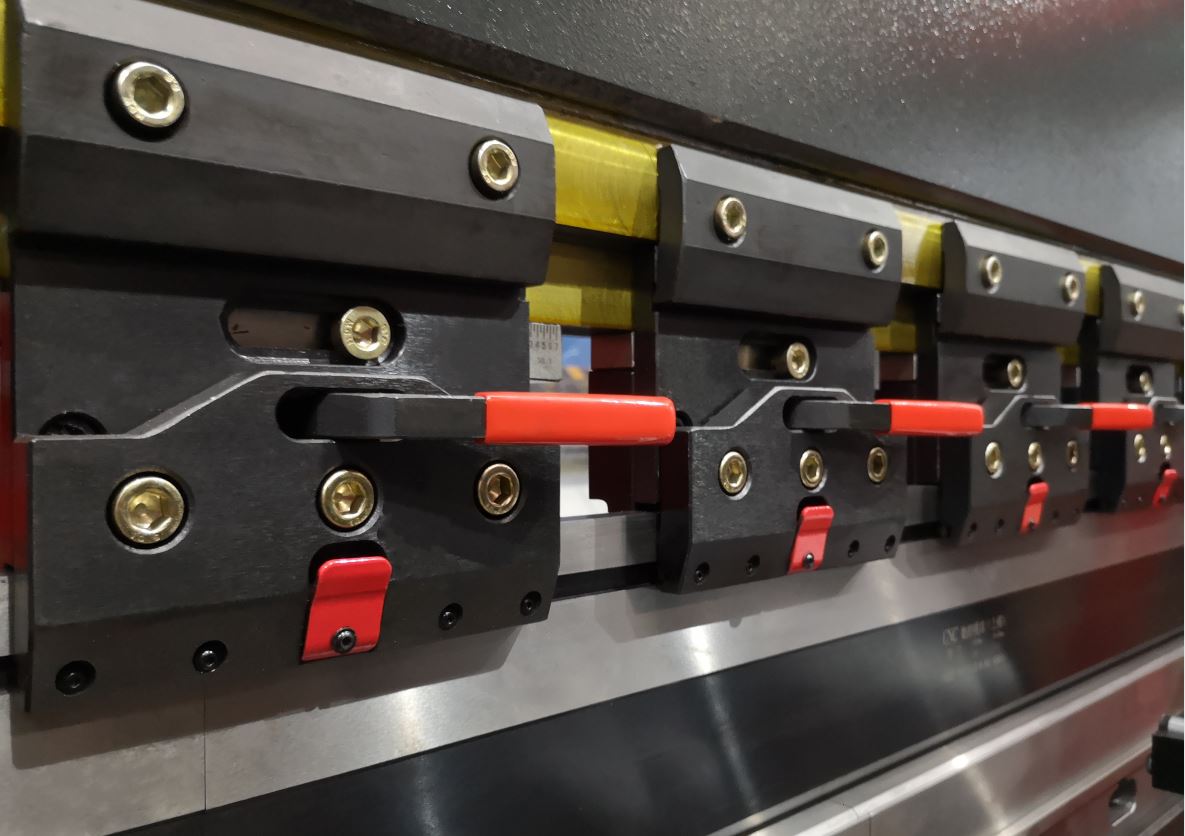

4. קליפ מהיר
שינויי כלים מהירים הודות להגדרה אנכית, כדי להפחית את זמני ההגדרה שלך

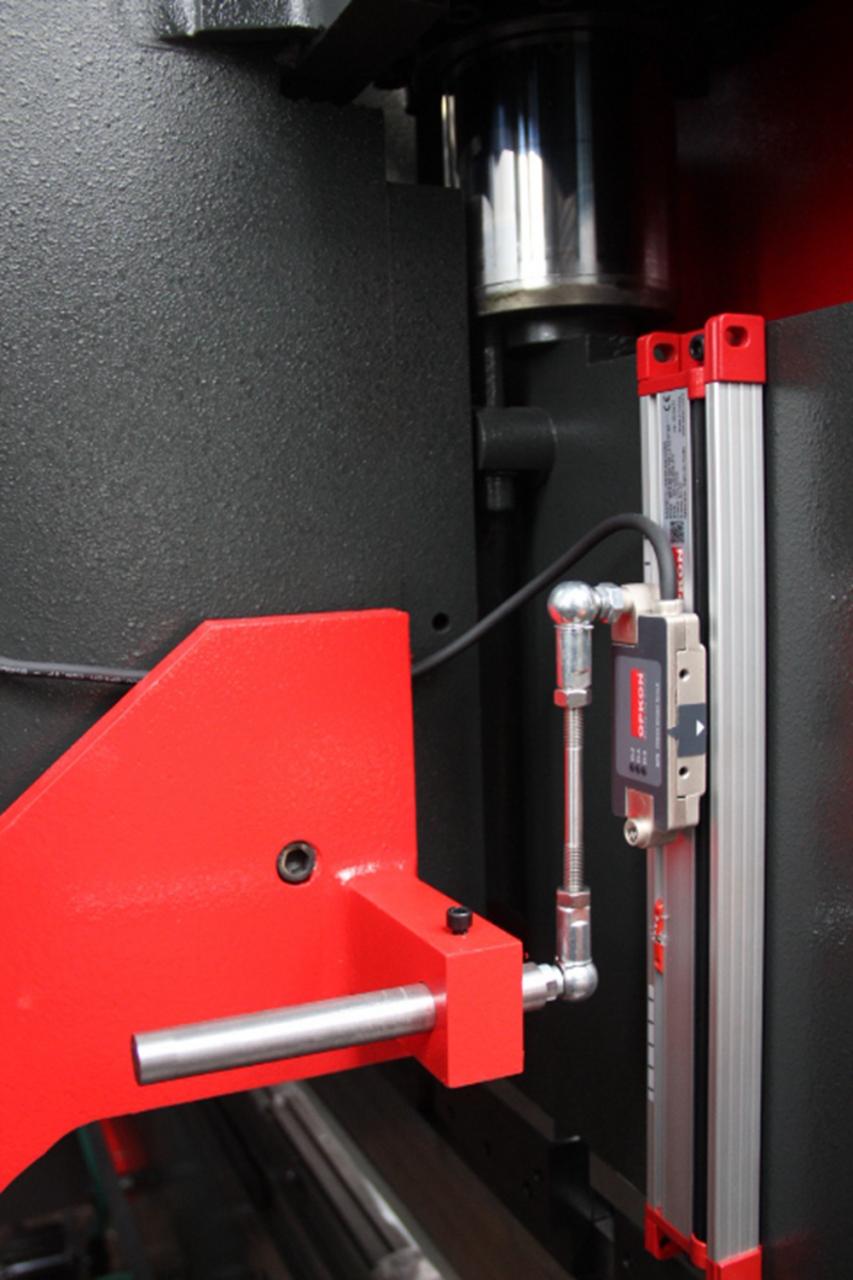

5. סרגל פומפיה נותן מיקום מדויק
מערכת הדרכה ליניארית אופטית מקובעת למיטת המכונה על ידי זרוע מופרדת. לפי פתרון זה, כל ערכי ה-yaw מסוגלים להקליט כדי להתאים את הרגישות והחזרה של ה-bindings שלך.

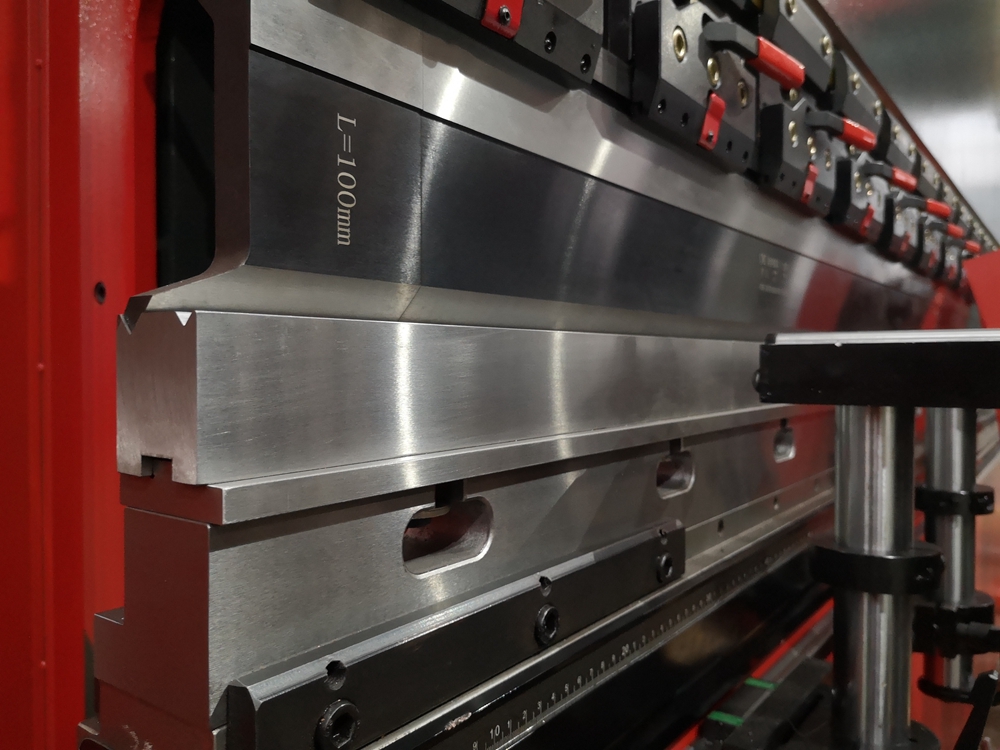

6. תבנית CNC （גולין）
תבנית קונצנטרית CNC ， רב תכליתית, קלה להחלפת צדדים

7. מערכת הכתר אוטומטית
פיצוי שווה, זווית כיפוף מושלמת שליטה על ידי מערכת בקרת CNC DA52s

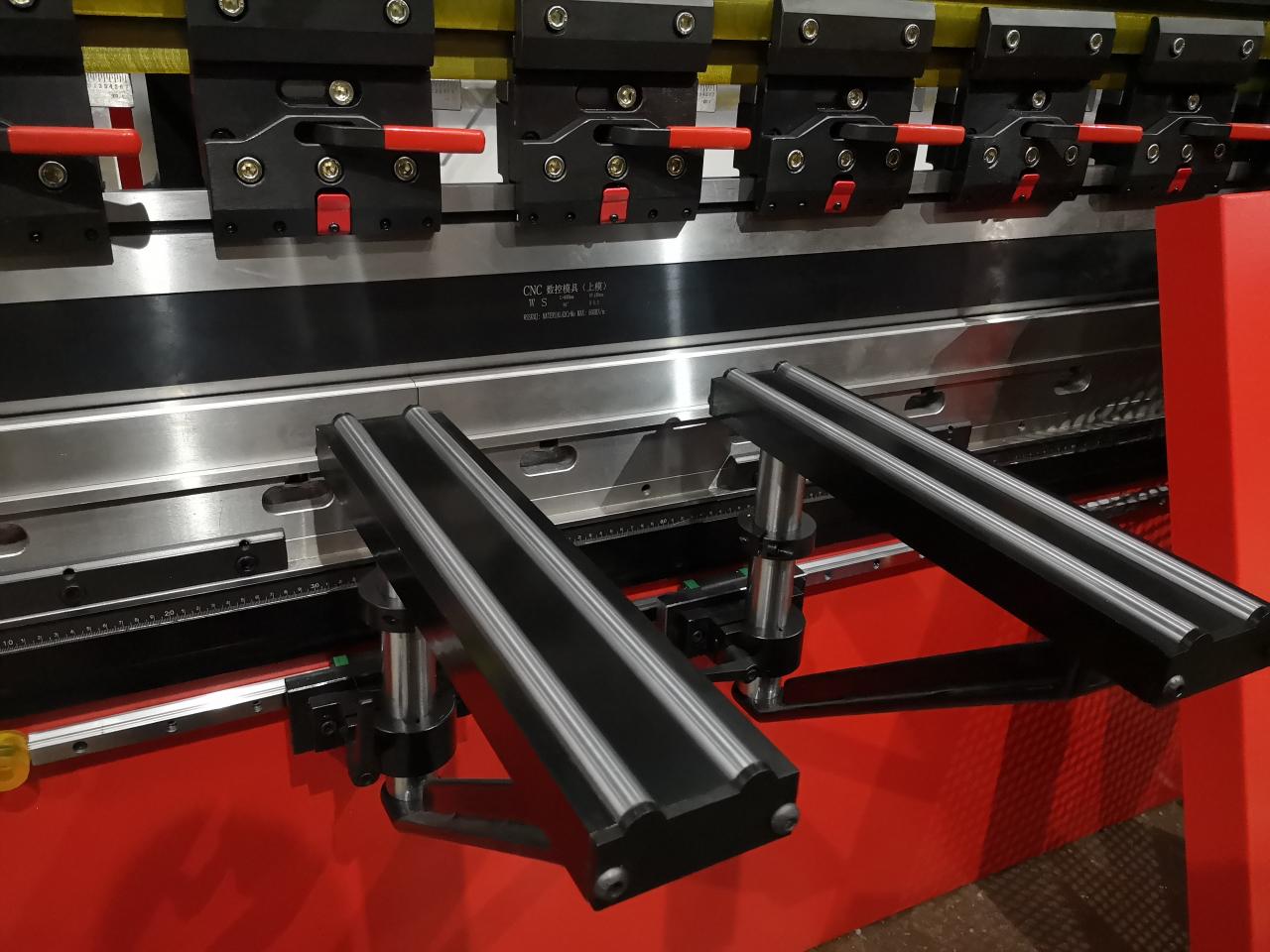

8. זרוע תומכת
סוגרי התמיכה הארגונומיים ותאורת אזור העבודה מובילים מסייעים למקסם את קלות ההפעלה שלך

9. מובילים לינאריים כפולים וקרן תמיכה משולבת
לשיפור דיוק תנועת האצבעות

10. בורג כדור ומוביל לינארי
מדי גב דינמיים וציר המהירות הגבוהה הודות לבורג הכדורי והמדריך הליניארי לשיפור דיוק התנועה של המד האחורי

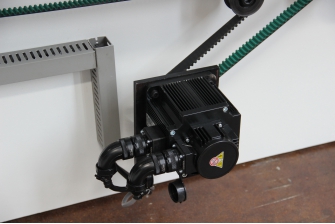

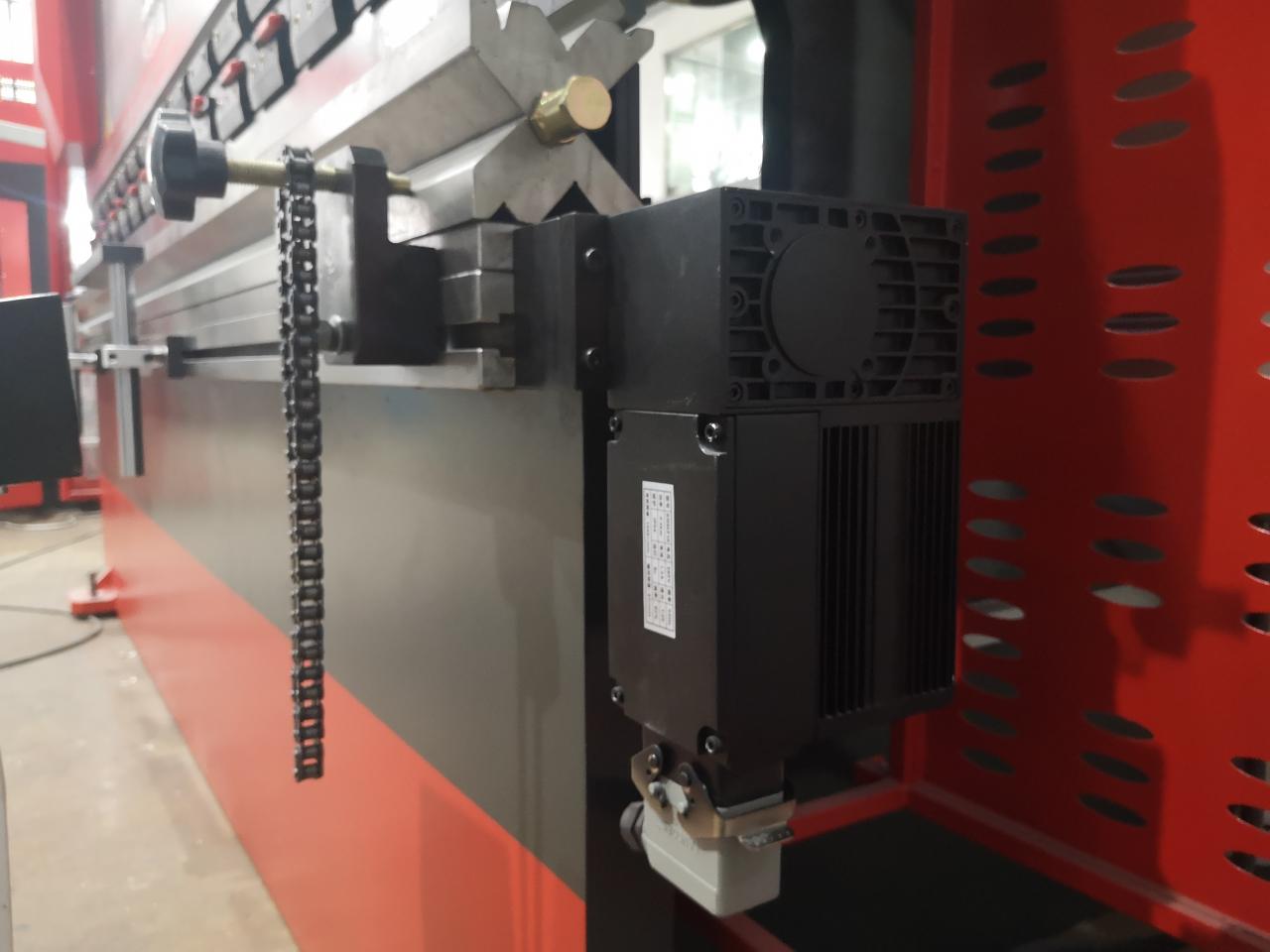

11. מנוע סרוו
מיקום צירי X ו-Y של כונני סרוו להגברת המהירות והדיוק.

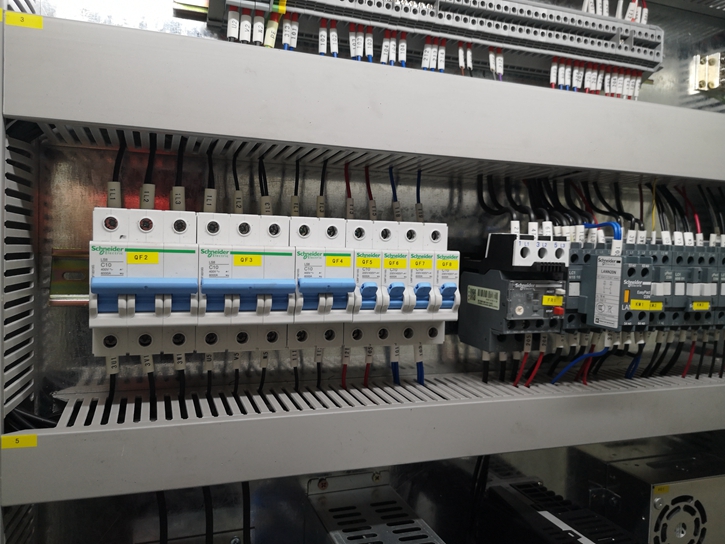

12. רכיבי חשמל עיקריים
מבחר מותגים בינלאומיים, ביצועים יציבים ועמידים לאורך זמן.

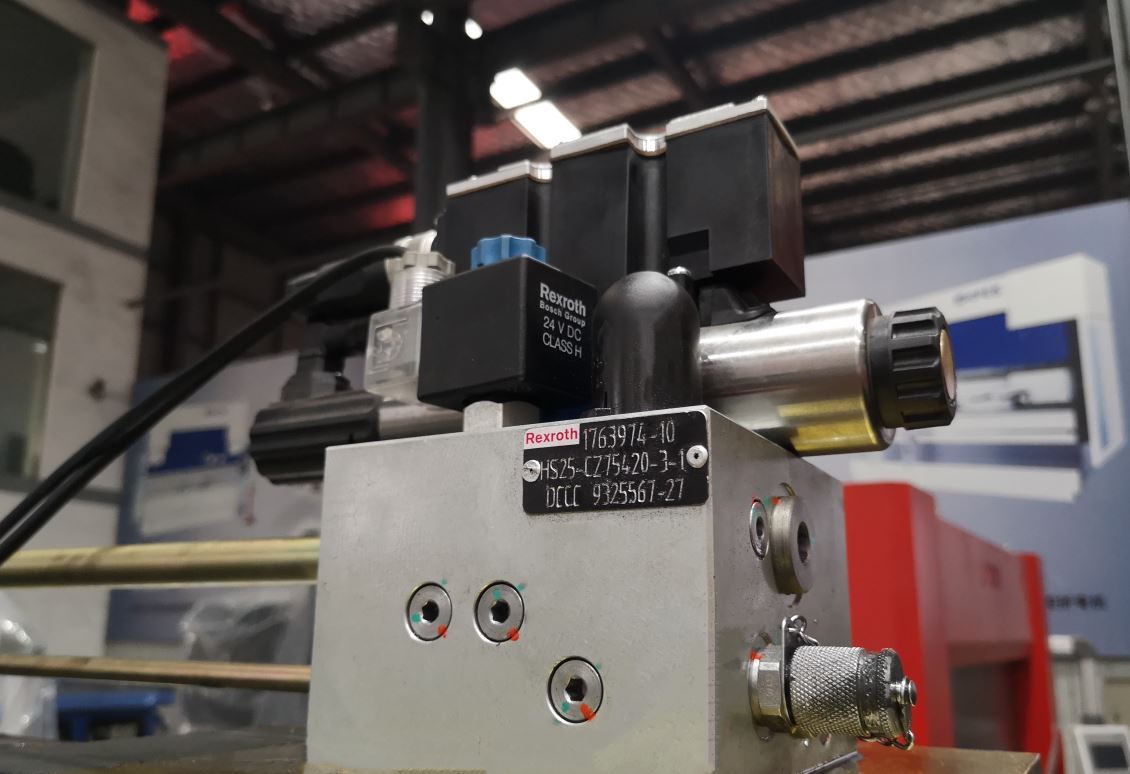

13. שסתום הידראולי
מבחר מותגים בינלאומיים, ביצועים יציבים ועמידים לאורך זמן.

14. מנוע ראשי (סימנס מגרמניה) משאבת שמן (סאני מאמריקה)
מבחר מותגים בינלאומיים, ביצועים יציבים ועמידים לאורך זמן.

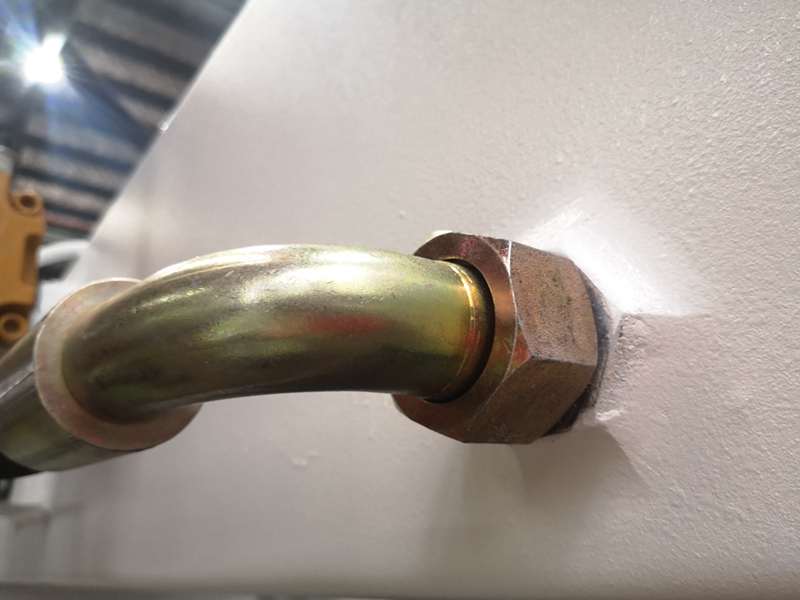

15. מפרק צינורות (EMB מגרמנית)
כדי למנוע דליפת שמן, קל לתיקון

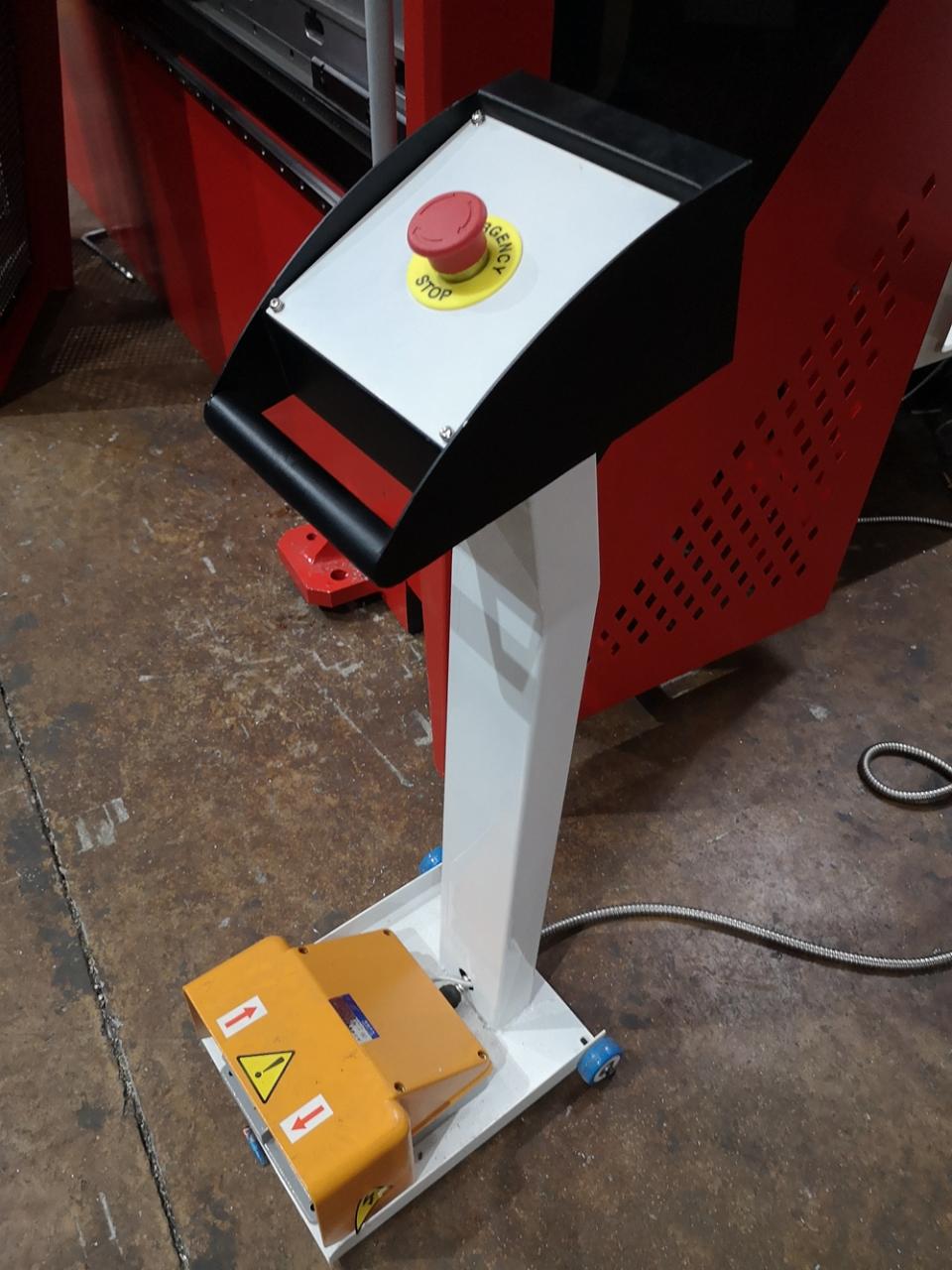

16. רכיבים חשמליים של מתג רגל (שניידר מצרפת)

17. DSP לייזר בטוח (אופציונלי)
הלהב נעצר כאשר מכשול מזוהה בלייזר.

פרמטרים טכניים

דֶגֶם	מרחק קטבים (מ"מ)	עומק גרון (מ"מ)	מהלך המחוון (מ"מ)	גובה מקסימלי (מ"מ)	כוח (קוואט)	משקל (ק"ג)	גודל (מ"מ)
40T/2200	1850	230	80	320	4	2750	2200x1200x1900
40T/2500	1850	230	80	320	4	3000	2500x1200x1900
63T/2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T/3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T/2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T/3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T/4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T/2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T/3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T/4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T/3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T/4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T/3200	2580	320	120	460	11	10000	3200x1700x2700
160T/4000	2900	320	160	460	11	11000	4000x1700x2800
160T/5000	3900	320	160	460	11	13500	5000x1900x3100
160T/6000	4900	320	160	460	11	18500	6300x1900x3200
200T/3200	2480	320	200	460	11	11000	3200x1950x2800
200T/4000	2900	320	200	460	11	12500	4000x1950x2800
200T/5000	3900	320	200	460	11	14000	5000x1950x3000
200T/6000	4900	320	200	460	11	20000	6000x1950x3300
250T/3200	2450	400	250	590	18.5	18500	3250x2000x3200
250T/4000	2900	400	250	590	18.5	20000	4000x2000x3400
250T/5000	3900	400	250	590	18.5	23000	5000x2000x3400
250T/6000	4900	400	250	590	18.5	27000	6000x2000x3400
300T/3200	2450	400	250	590	22	20500	3200x2000x3450
300T/4000	2900	400	250	590	22	22000	4000x2000x3450
300T/5000	3900	400	250	590	22	25000	5000x2000x3450
300T/6000	4900	400	250	590	22	28000	6000x2000x3450
400T/3200	2400	400	250	590	30	22500	3200x2180x3400
400T/4000	2900	400	250	590	30	25000	4000x2180x3400
400T/5000	3900	400	250	590	30	29000	5000x2180x3500
400T/6000	4900	400	250	590	30	34000	6000x2180x3800
500T/5000	3900	400	250	590	45	42000	5050x3500x3700
500T/6000	4900	400	320	590	45	54000	6050x3500x3700
600T/4000	2900	400	320	590	55	44000	4050x4500x3700
600T/6000	4900	400	320	590	55	60000	6050x4500x3700

פרטים

• Slider Stroke (מ"מ): 120 מ"מ
• רמה אוטומטית: אוטומטית לחלוטין
• עומק גרון (מ"מ): 320 מ"מ
• סוג מכונה: מסונכרן
• אורך שולחן עבודה (מ"מ): 3200 מ"מ
• רוחב שולחן עבודה (מ"מ): 150 מ"מ
• גודל: 3200x1600x2600 מ"מ
• מצב: חדש
• חומר / מתכת מעובד: פליז / נחושת, נירוסטה, סגסוגת, פלדת פחמן, אלומיניום
• אוטומציה: אוטומטית
• שירותים נוספים: סוף גיבוש
• שנה: 2020
• משקל (KG): 7000
• הספק מנוע (קוואט): 7.5 קילוואט
• נקודות מכירה מרכזיות: רב תכליתי
• אחריות: שנתיים
• תעשיות רלוונטיות: חנויות לחומרי בניין, חנויות לתיקון מכונות, מפעל ייצור, מפעל מזון ומשקאות, בתי דפוס, עבודות בנייה, אנרגיה וכרייה, חנויות מזון ומשקאות
• מיקום אולם התצוגה: אין
• סוג שיווק: מוצר חדש 2020
• דוח בדיקת מכונות: מסופק
• בדיקת וידאו יוצאת: מסופק
• אחריות על רכיבי הליבה: שנה
• רכיבי ליבה: מיסב, מנוע, כלי לחץ, מנוע, אחר
• דגם: WE67K Series-125T/3200
• חומר גלם: גלגול גיליון/צלחת

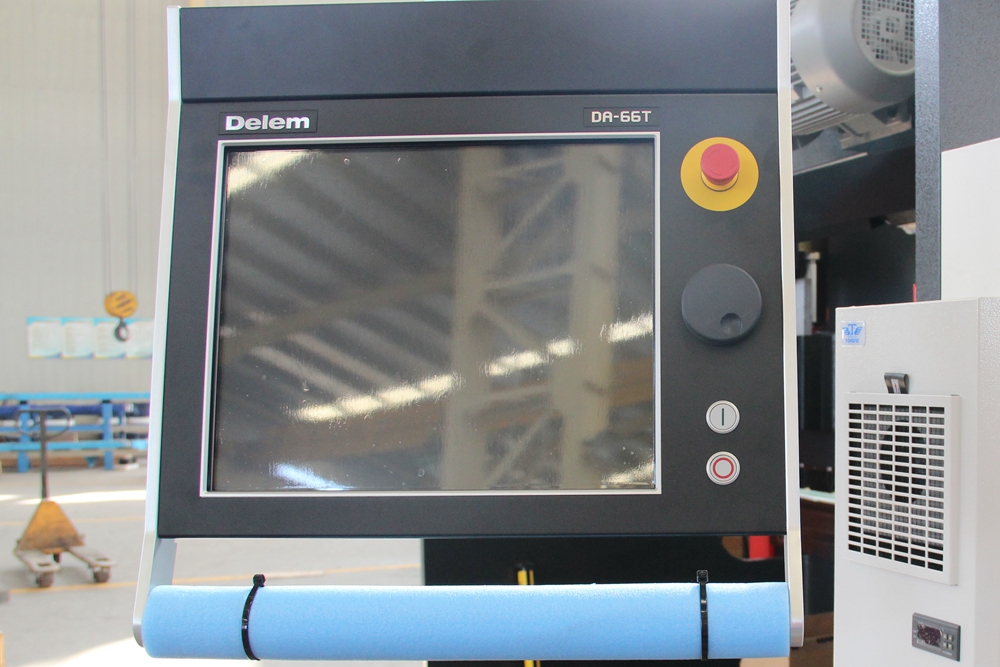

• מערכת בקרה: Delem DA66T
• צירי בקרה: Y1 Y2 X הכתרת ציר W
• רכיבי חשמל: שניידר מצרפת
• מנוע ראשי: סימנס מגרמניה
• זמן אספקה: 15 ימים
• שימוש: כיפוף יריעות מתכת
• הסמכה: CE ISO
